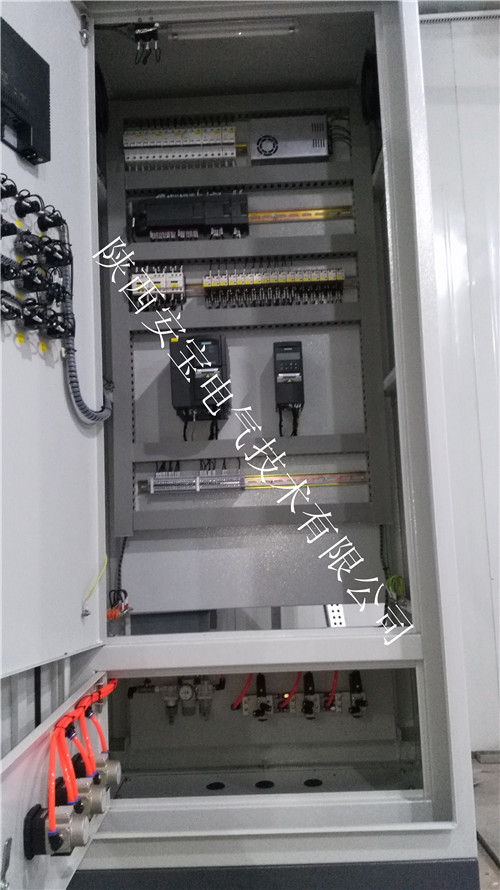

變頻控制系統設計前，一定要了解系統配制，工作方式，環境，控制方式，客戶具體要求具體系統分新設計系統還是舊設備改造系統。

對舊設備改造，西安工業自動化設備成套講述應該確切知道如下技術參數及要求：

1. 電機具體參數：a.出廠日期b. 廠商(國產，進口)c.電機的額定電壓d.額定電流e.相數。

2. 電機的負載特性類型。

3. 工作制式。

4. 電機起動方式。

5. 工作環境。如現場的溫度、防護等級、電磁輻射等級、防爆等級、配電具體參數。

6. 變頻柜安裝位置到電機位置實際距離。(變頻柜到電機距離是非常重要的參數)。

7. 變頻柜拖動電機的數量及方式。

8. 變頻柜與舊的電氣系統的切換關系。一般為Δ-Y啟動與變頻工作互為備用切換保護。

9.變頻柜的外圍傳感變送器的選用參數及采樣地點。

10.變頻控制柜的控制方式，如手動/自動，本地/遠程，控制信號的量程,是否通訊組網。

11.強電回路與弱電回路的隔離。采集及控制信號的隔離。

12.工作場合的供電質量，如防雷，浪涌，電磁輻射。

對新變頻系統，電氣工程師應該與機械工程師對傳動機械負載特性，深入了解，才能確電機類型，容量。根據電機機械負載特性，容量，選用變頻器的類型、容量。

目前，機械負載與電機轉矩特性有許多種類，常用有兩種：

1. 恒轉矩負載。如傳送帶， 升降機等

用公式表式為 P=T*N/975 P-電機的功率 T-電機轉矩 N-電機轉速

對恒轉矩，系統設計應注意：

(1) 電機應選變頻器專用電機

(2) 變頻柜應加裝專用冷卻風扇

(3) 增大電機容量，降低負載特性

(4) 增大變頻器的容量

(5) 變頻器的容量與電機的容量關系應根據品牌，一般為1.1~1.5電機的容量。

2. 平方轉矩負載。如風機，水泵類

用公式表式為 T=K1*N2 ，P=K2*N3 P-電機的功率 T-電機轉矩 N-電機轉速

一般，風機，水泵，采用變頻節能，理論與實際證明節能為40~50%左右，此類應用占變頻器應用30~40%左右。

對平方轉矩負載，系統設計應注意：

(1) 電機通常選異步交流電機。

(2) 根據環境需要，選電機防護等級和方式。

(3) 大于7.5KW變頻柜,應加裝通風散熱設施

(4) 電機與變頻器容量關系。
