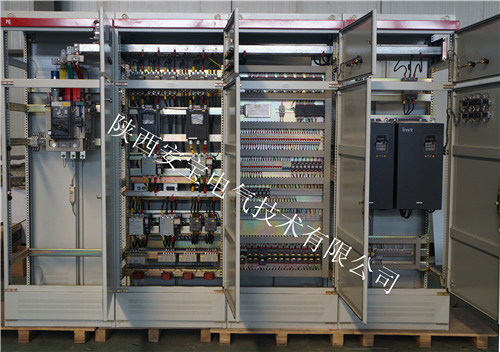

西安電控柜生產加工分享變頻柜間接變頻將工頻電流通過整流器變成直流，然后再經過逆變器將直流換成可控頻率的交流。直接變頻器則將工頻交流變換成可控頻率的交流，沒有中間環節。它的每相都是一個兩相晶閘管整流裝置反并聯的可逆線路。正反兩組按一定周期相互切換，在負荷上就獲得了交變輸出電壓，其幅值決定于各整流裝置的控制角，頻率決定于兩相整流裝置的切換頻率。間接變頻器有三種不同的結構形式：

(1)用可控整流器變壓，用逆變器變頻，調壓調頻分別是在兩個環節上進行，兩者要在控制電路上協調配合。

(2)用不控整流器整流斬波器變壓這種變頻器整流環節用斬波器，用脈寬調壓。

(3)用不控整流器整流逆變器同時變頻，這種變頻器只有采用可控關斷的全控式器件(加絕緣柵雙極晶休管IGBT等)輸出波形才會非常逼真的正弦波。無論是哪一種的變頻器，都大量使用了晶閘管等非線性電力電子元件。不管采用哪種整流方式，變頻器從電網中吸取能量的方式均不是連續的正弦波，而是以脈動的斷續方式向電網索取電流，這種脈動電流和電網的阻抗共同形成脈動電壓降疊加在電網的電壓上，使電壓發生畸變，經傅里葉級數分析可知，這種非周期正弦波電流是由頻率相同的基波和頻率大于基波頻率的諧波組成。
